基礎工事
打設
2002年12月27日（着工7日目）
自分は打設には立ち会えませんでした。
ヘーベル・工事担当Ｋ氏に立ち会ってもらいました。
このページの写真・文章はＫ氏から頂いたものです。
型枠工事・検査時のものとあわせて掲示。
（配筋 2002年12月25日）

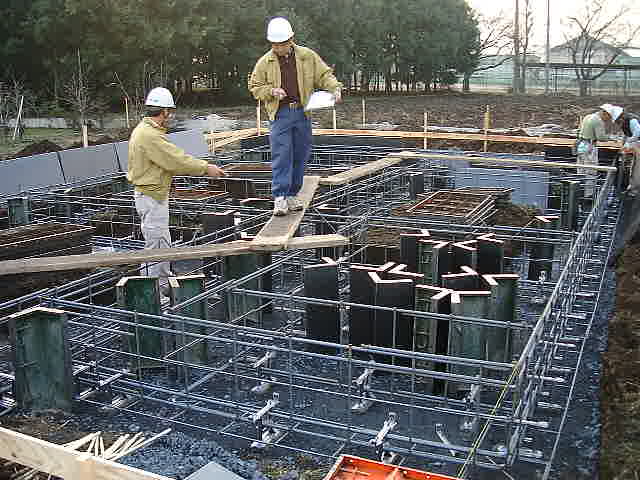

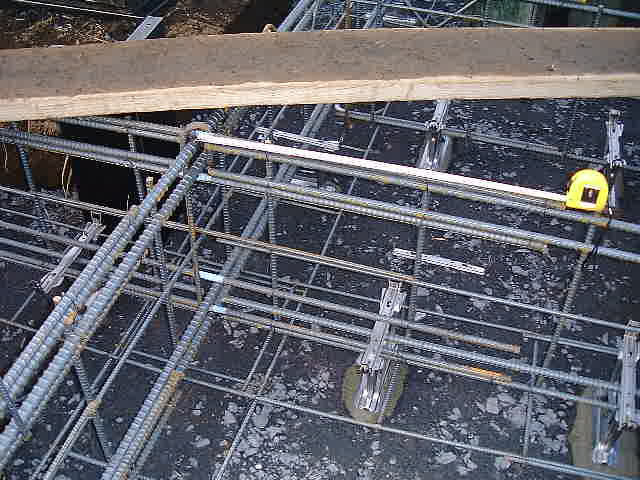

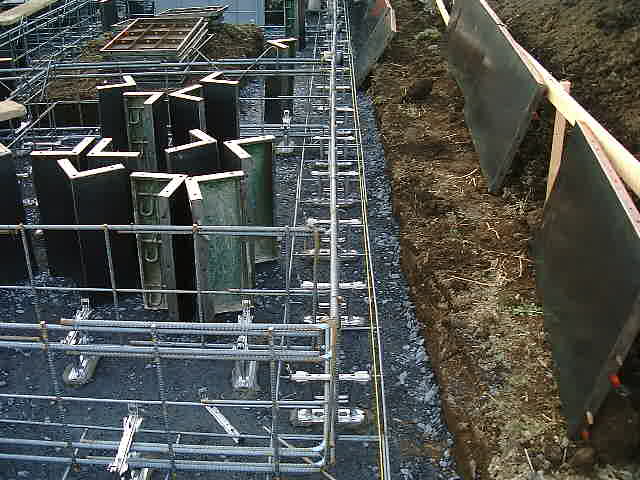

基礎配筋全景
工場で組まれてきた鉄筋どうしを
決められたジョイント筋を用いて
基礎を一体化させています。

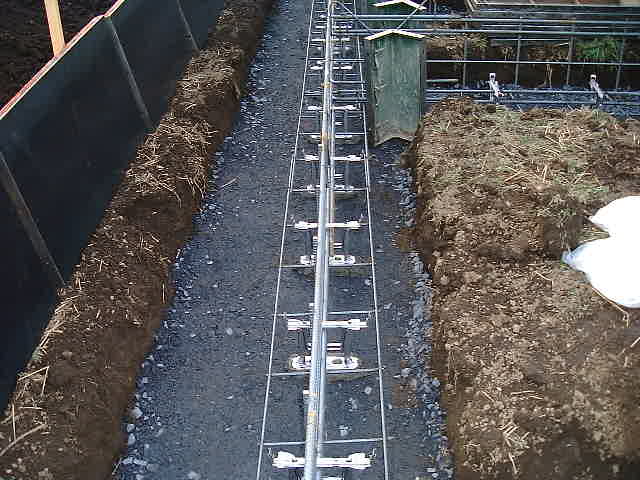

基礎の通り情景
鉄筋がまっすぐに通っています。
基礎の通り情景

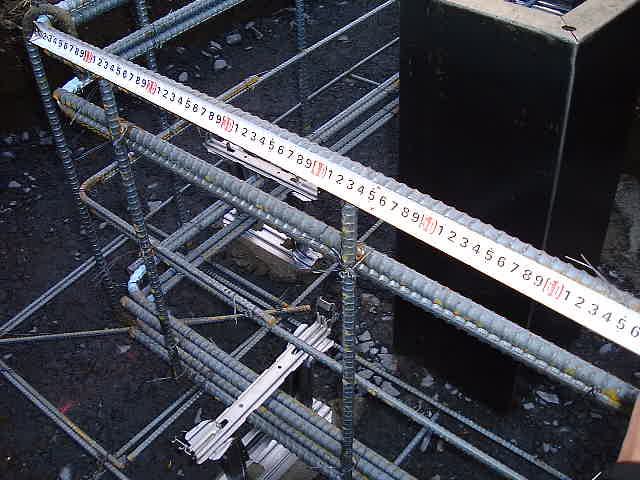

立ち上がり筋情景
上側の太い鉄筋（１６mm）２本と
下側の太い鉄筋（１６mm）２本が
主筋になり、２本ずつ配筋するこ
とにより、より頑丈な基礎をつくり
あげています。
また主筋の間に腹筋、垂直にはス
ターラップ筋を配し、より強固な基
礎をつくりあげています。

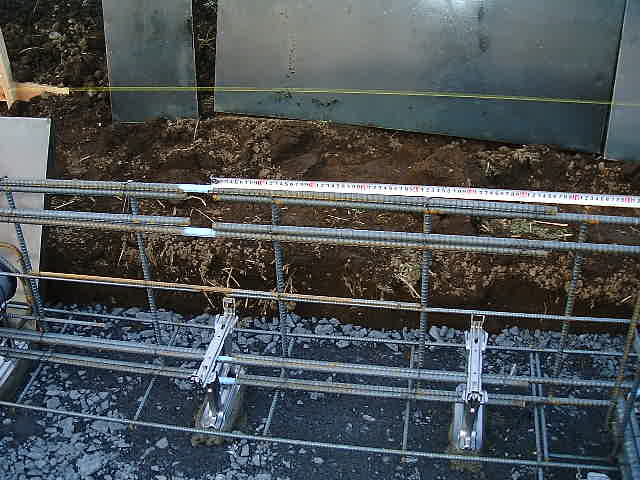

地業情景

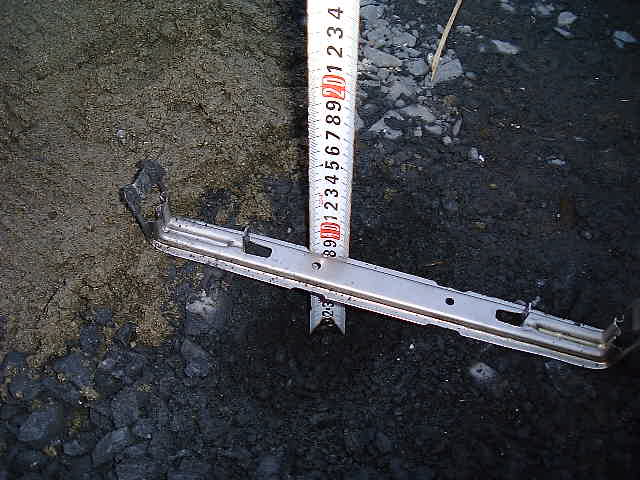

地業の厚さを確認しました。
60ミリ以上確保されています。

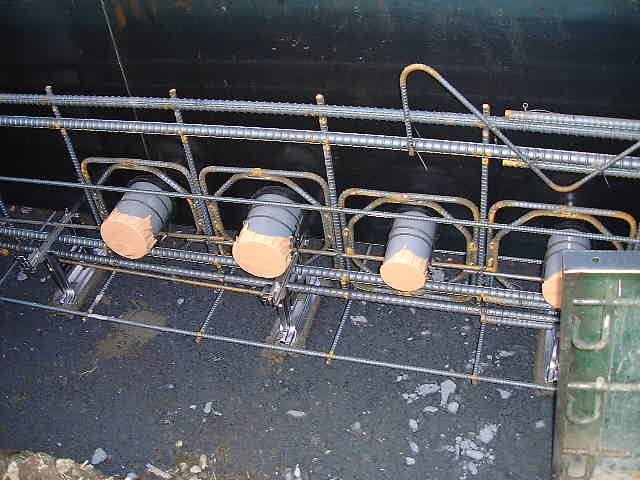

スリーブ補強筋情景
排水管を通す為のスリーブです。
補強筋を入れて補強しています。
配筋交差部情景
決められたジョイント筋（Ｉ型・Ｌ型）
を使い、しっかりと連結させていま
す。
配筋交差部情景
配筋交差部情景
（配筋検査 2002年12月26日）

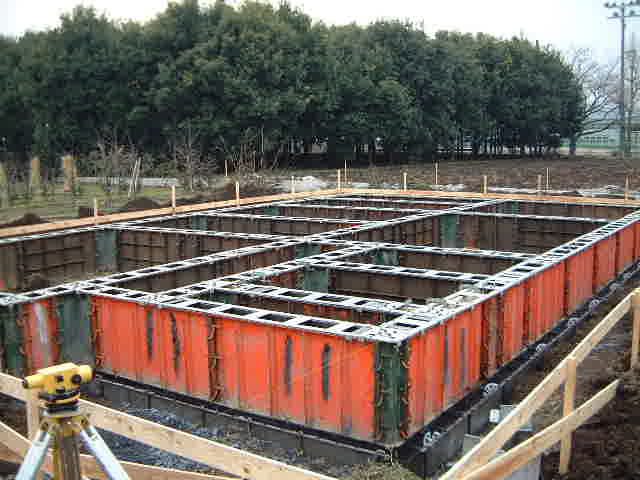

型枠全景
基礎鉄筋の周りにコンクリートを流
し込む為に、鋼製型枠を取り付け
ました。

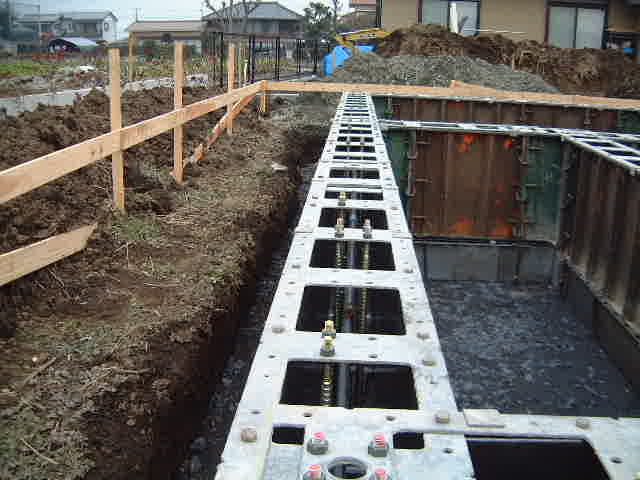

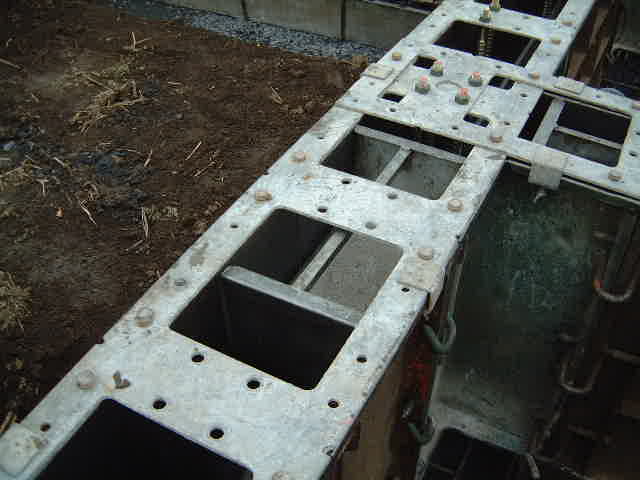

型枠の通り情景
型枠の上に取り付けている連続プ
レートにより、基礎を直線、直角に
作ることが容易に出来ます。
また、鉄筋と型枠の間隔が十分に
確保されている事が確認できます。

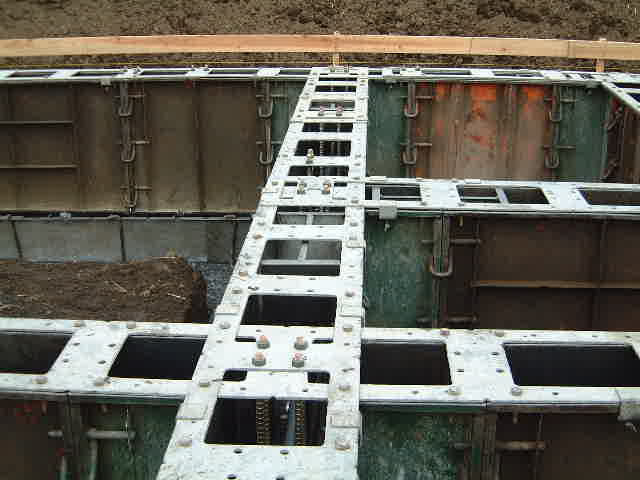

型枠交差部情景

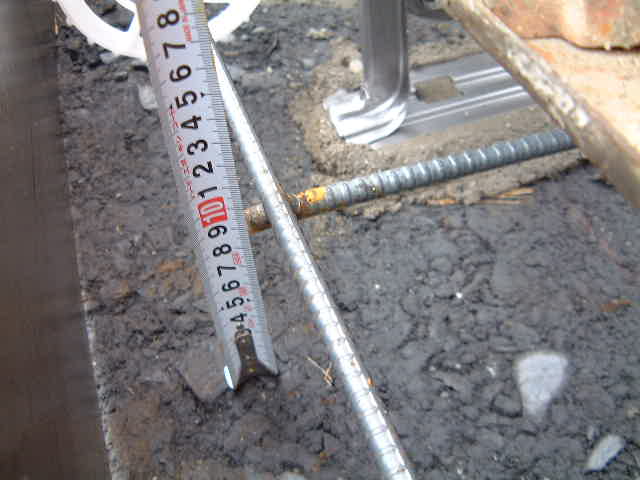

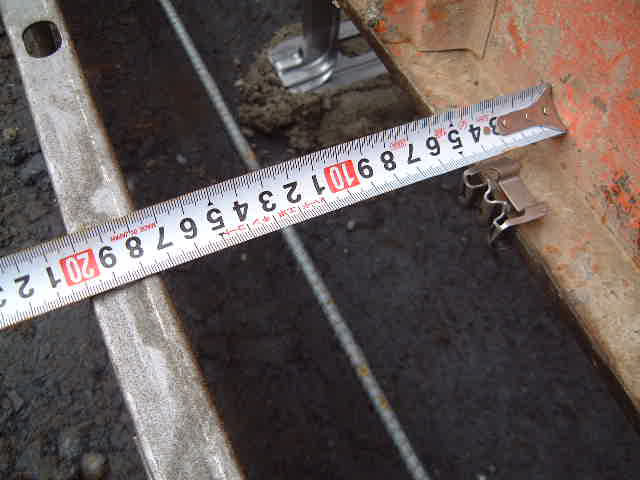

ベース筋のかぶり確認
ベース筋のかぶりを確認しました。

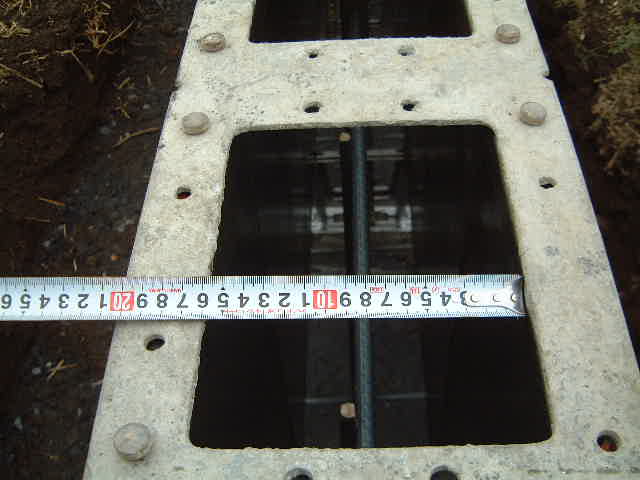

主筋の通り確認
主筋が型枠の中心にあることを
確認しました。
また、主筋のかぶりも確認しました。
ベース巾確認
ベース巾が確保されているか
確認しました。

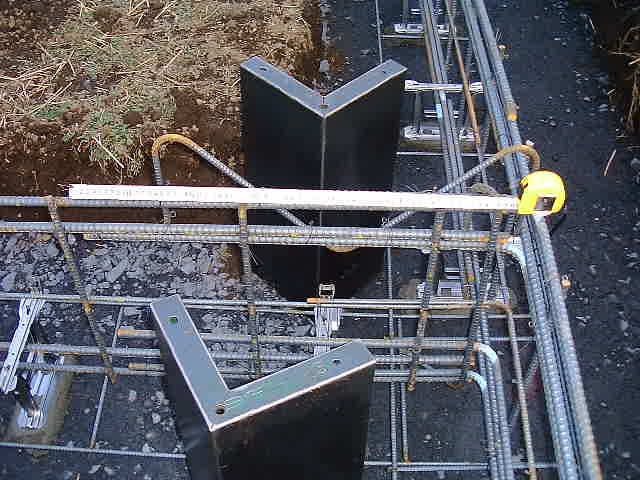

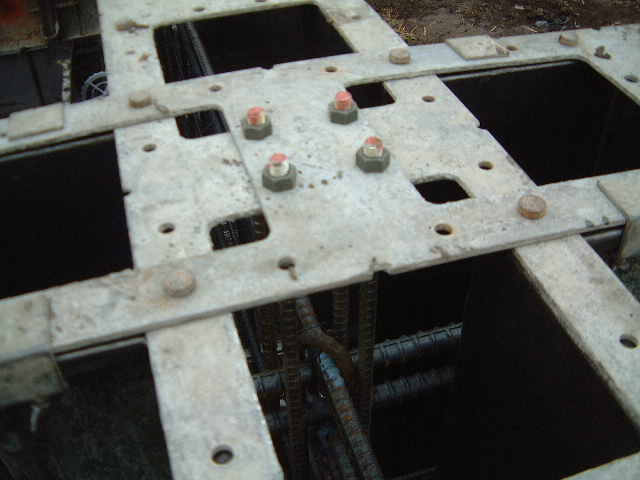

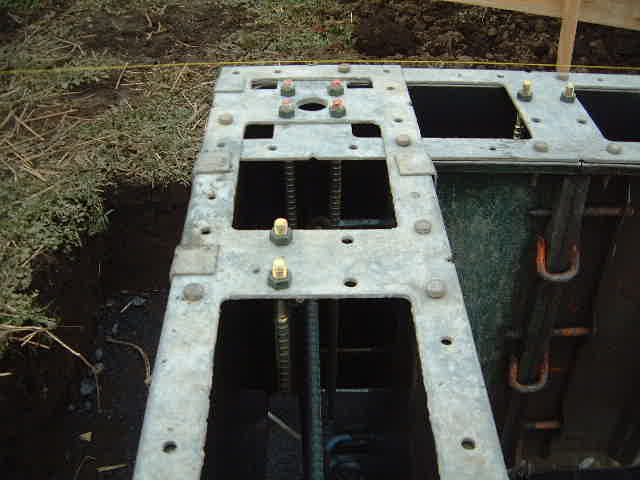

アンカーボルト部情景
基礎と建物を結ぶ非常に重要な
ボルトです。
ボルトの頭が赤く塗られている長い
ボルト部に鉄骨柱がジョイントされ
てきます。
アンカーボルト部情景
長さが短いボルトは、柱ではなく
壁板を支える金物の固定用です。
換気口部情景
基礎内部の換気が十分に行えるよ
うに配置されています。
しかもヘーベルハウスの場合は1階
床にＡＬＣ板使用しているため、床
が腐ったりする心配が一切いらない
のが特長です。
打設 2002年12月27日（着工7日目）

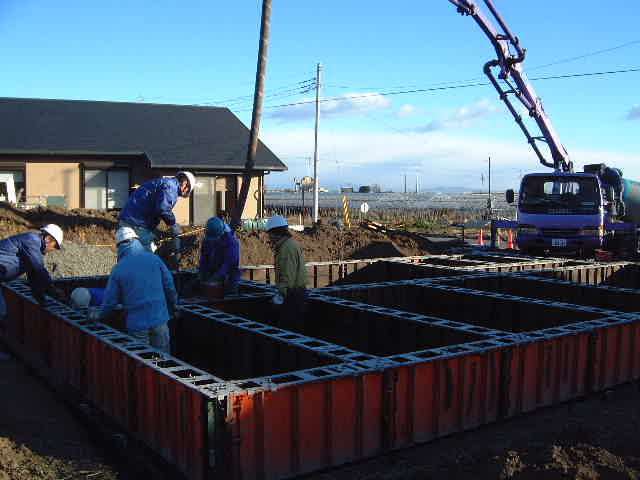

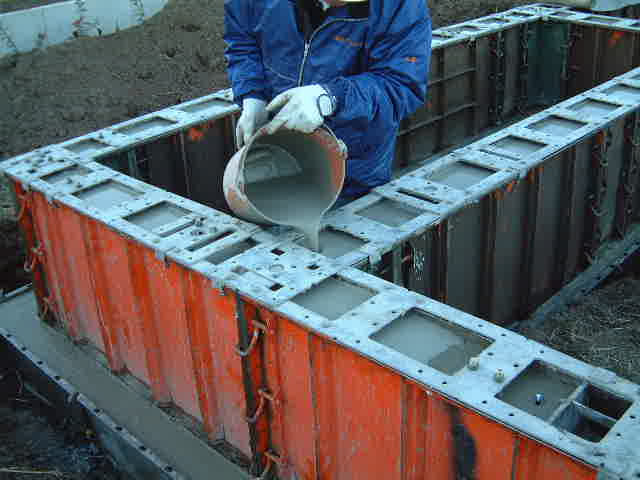

生コンクリート打設情景
生コンクリートを圧送ぽんぷ車で型枠
内へ流してゆきます。
生コンクリート打設情景
生コンクリート打設情景

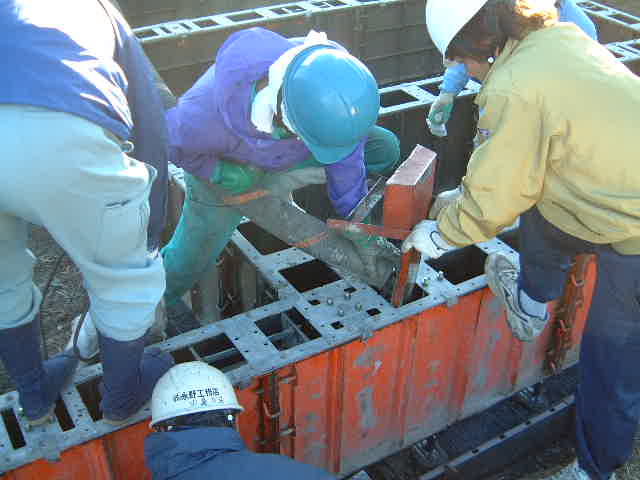

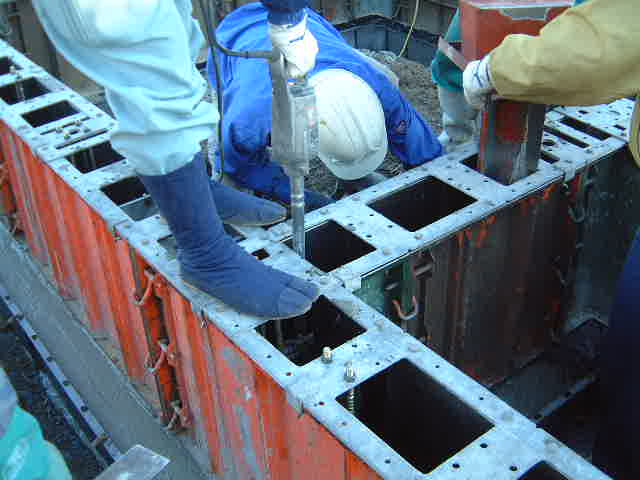

バイブレーターにて生コンクリート
を締め固めています。
生コンクリート打設情景

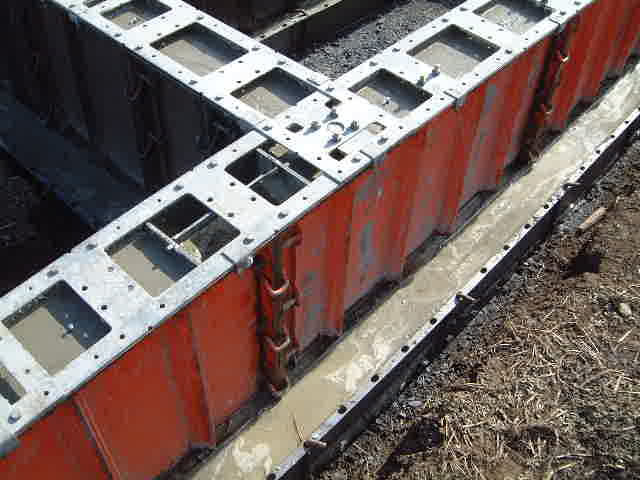

生コンクリート打設後です。
ｾﾙﾌﾚﾍﾞﾘﾝｸﾞ材打設情景
セルフレベリング材にて基礎の天端を
平らにします。

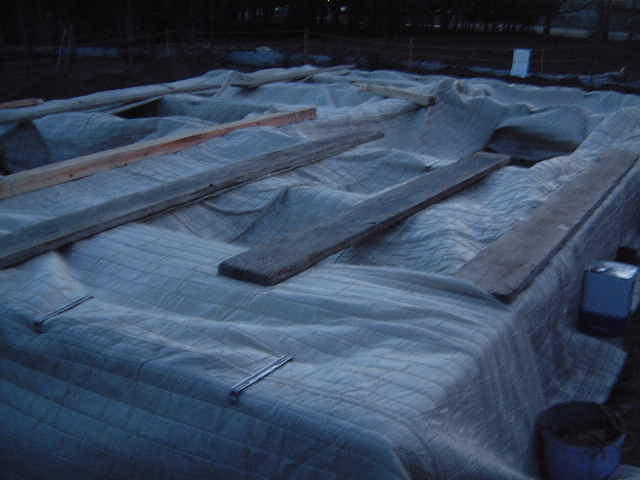

基礎養生情景
